1、电压（V） ①开路电压：指电池在没有连接外电路或者外负载时的电压。开路电压与电池的剩余能量有一定的联系，电量显示就是利用这个原理。 ②工作电压：是指电池在工作状态下即电路中有电流流过时电池正负极之间的电势差,又称负载电压。在电池放电工作状态下，当电流流过电池内部时，必须克服内阻的阻力，故工作电压总是低于开路电压。 ③放电截止电压：指电池充满电后进行放电，放完电时达到的电压（若继续放电则为过度放电，对电池的寿命和性能有损伤）。 ④充电限制电压：充电过程中由恒流变为恒压充电的电压。 电池充放电电压变化曲线   2、电池容量（Ah） ①定义：电池容量是指电池所能够储存的电量多少，容量是电池电性能的重要指标，它由电极的活性物质决定。 ②单位：容量用C表示，单位用Ah（安时）或mAh（毫安时）表示。 ③公式：C=It,即电池容量（Ah）＝电流（A）x放电时间（h）。 ④举例：容量为10安时的电池，以5安培放电可放2小时，以10安培放电可放1小时。 ⑤影响因素：电池的实际容量主要取决于以下几个因素：活性物质的数量、质量，活...

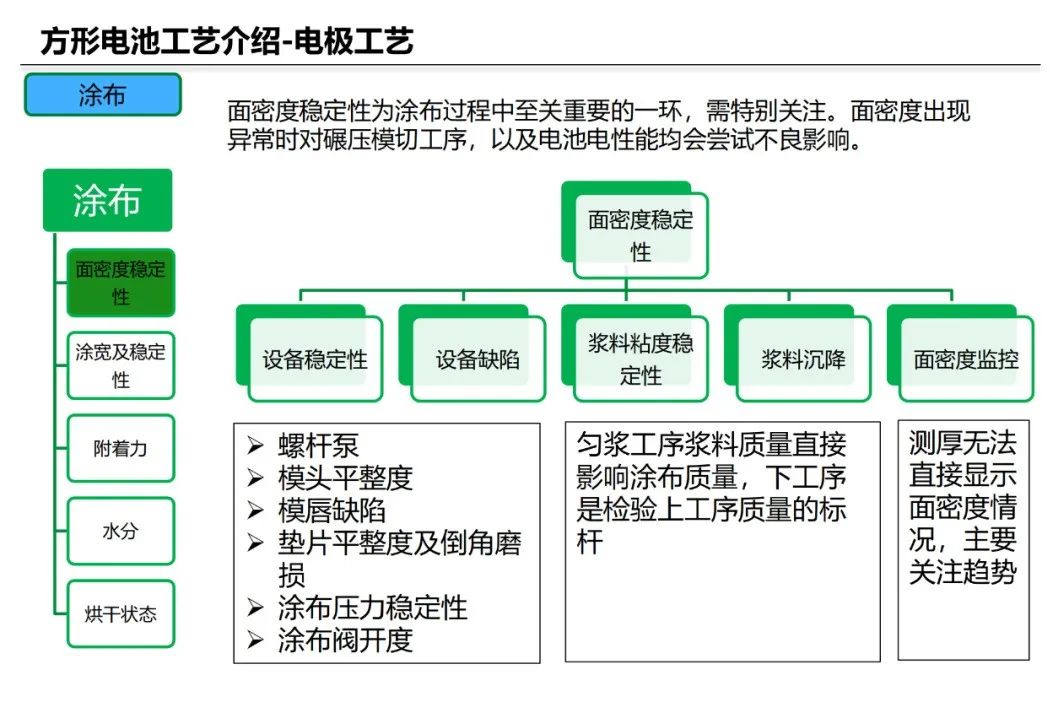

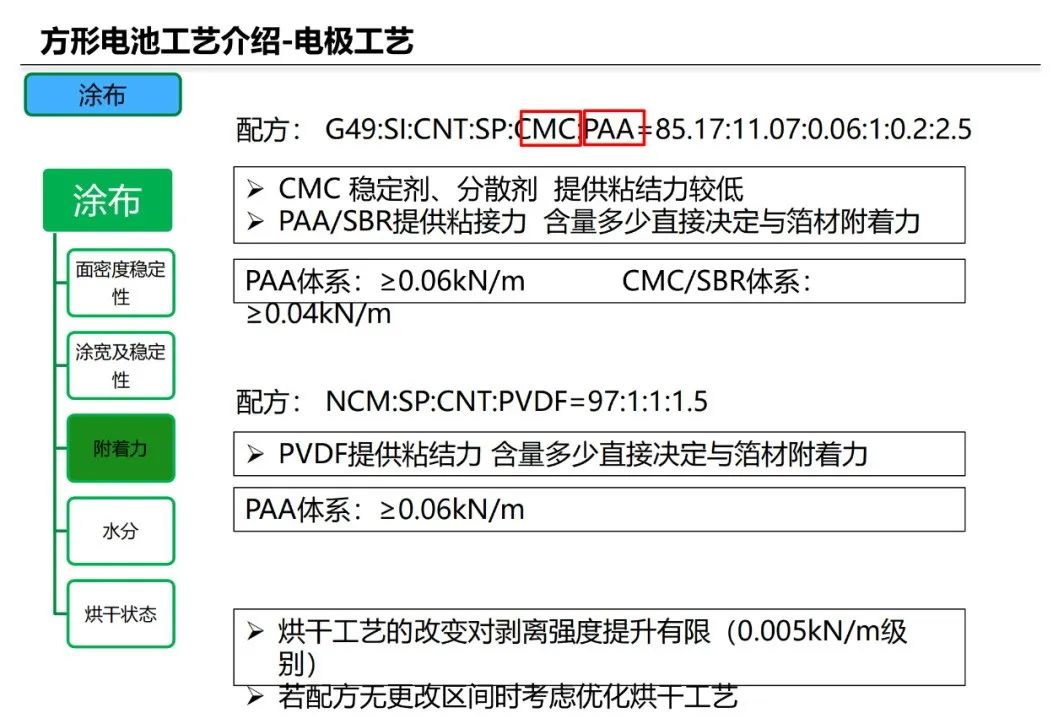

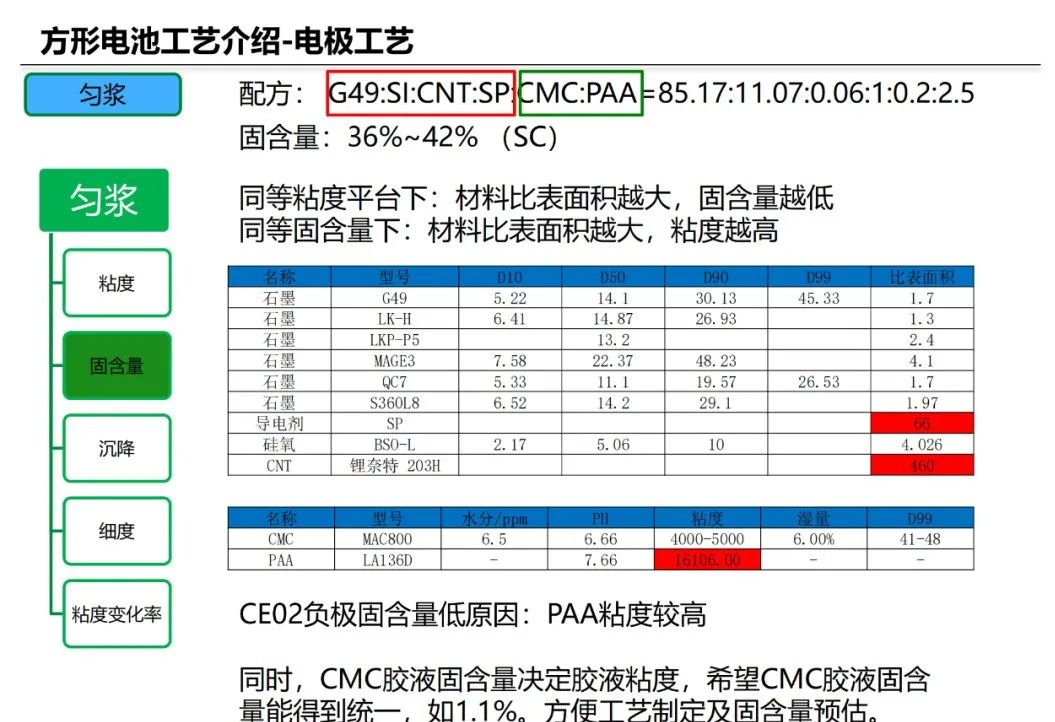

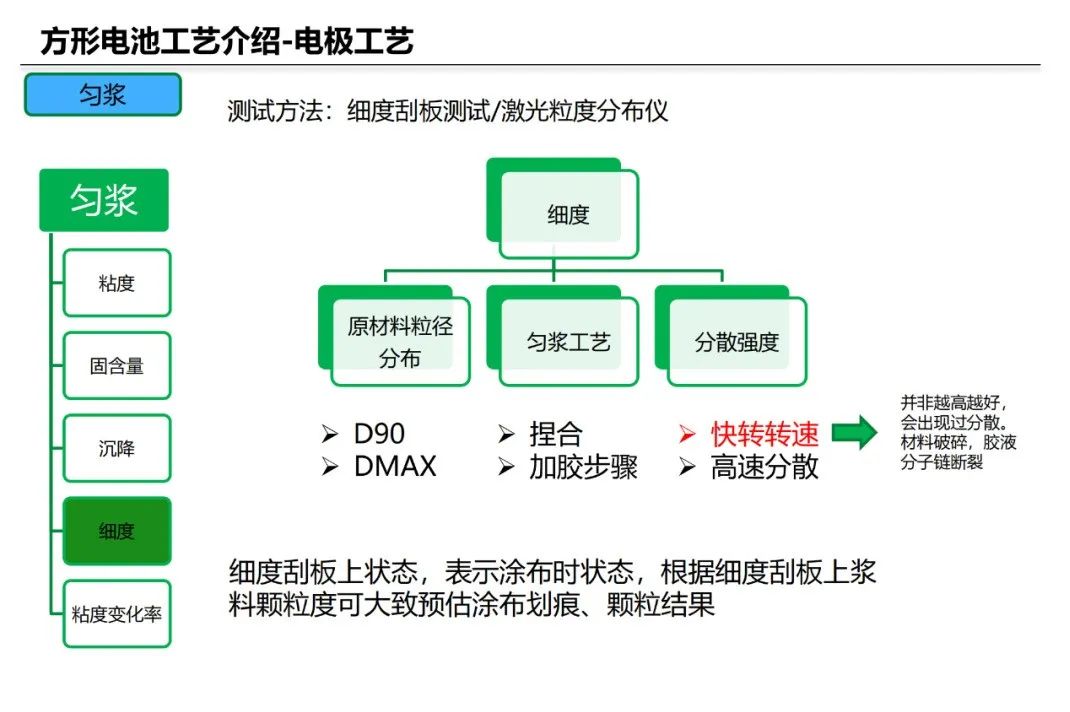

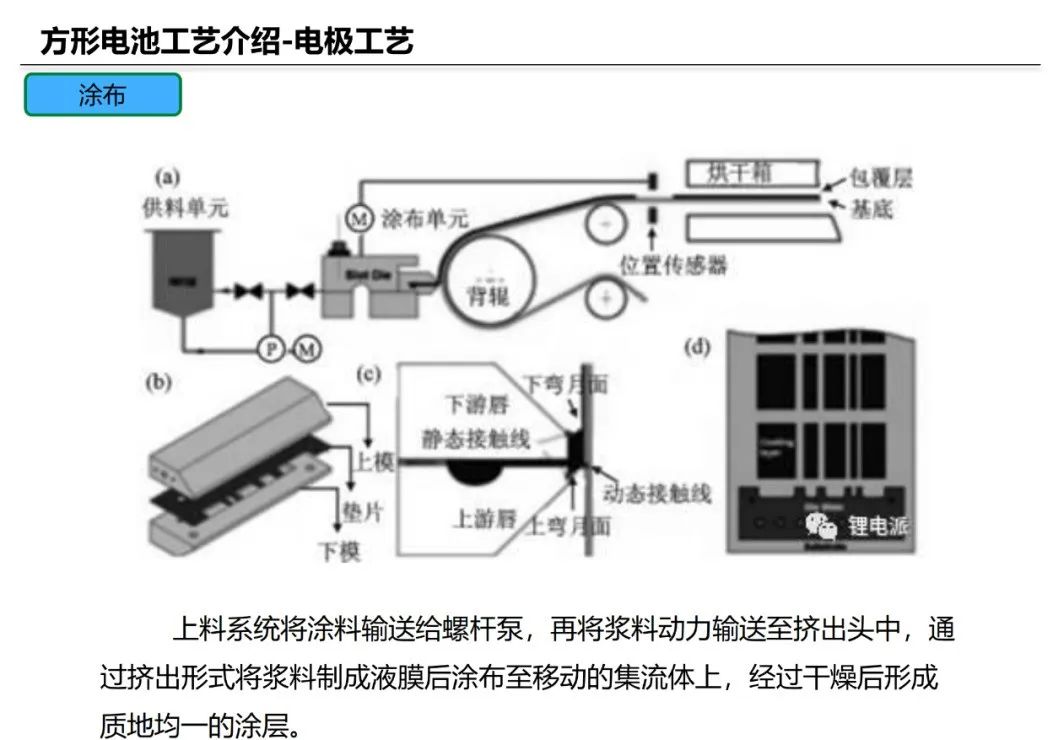

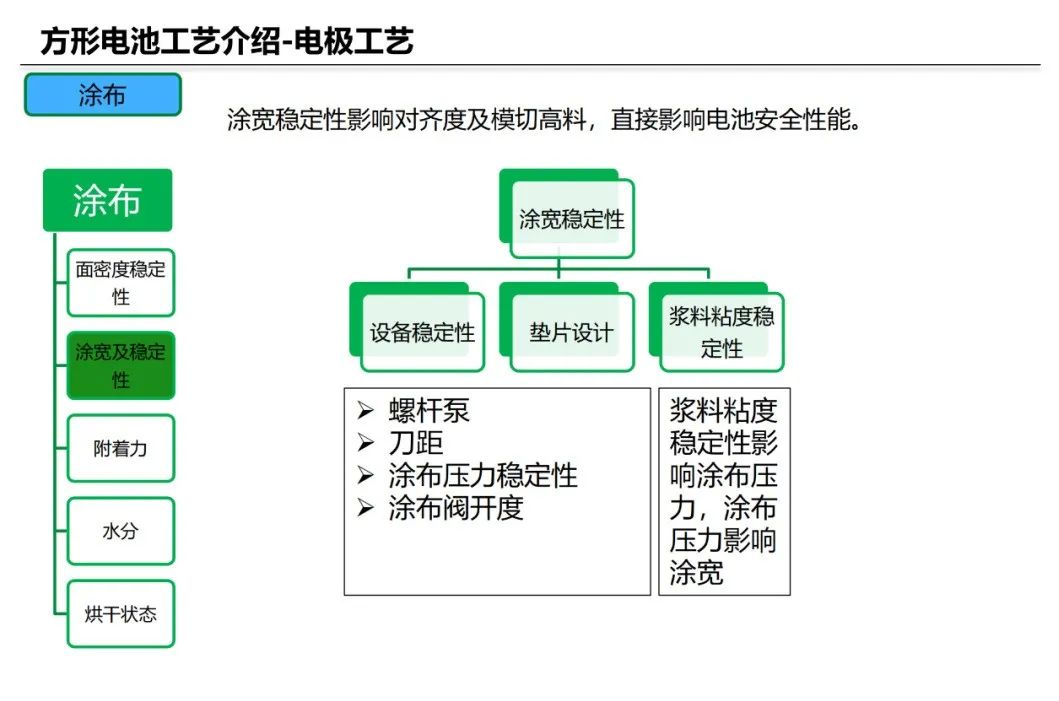

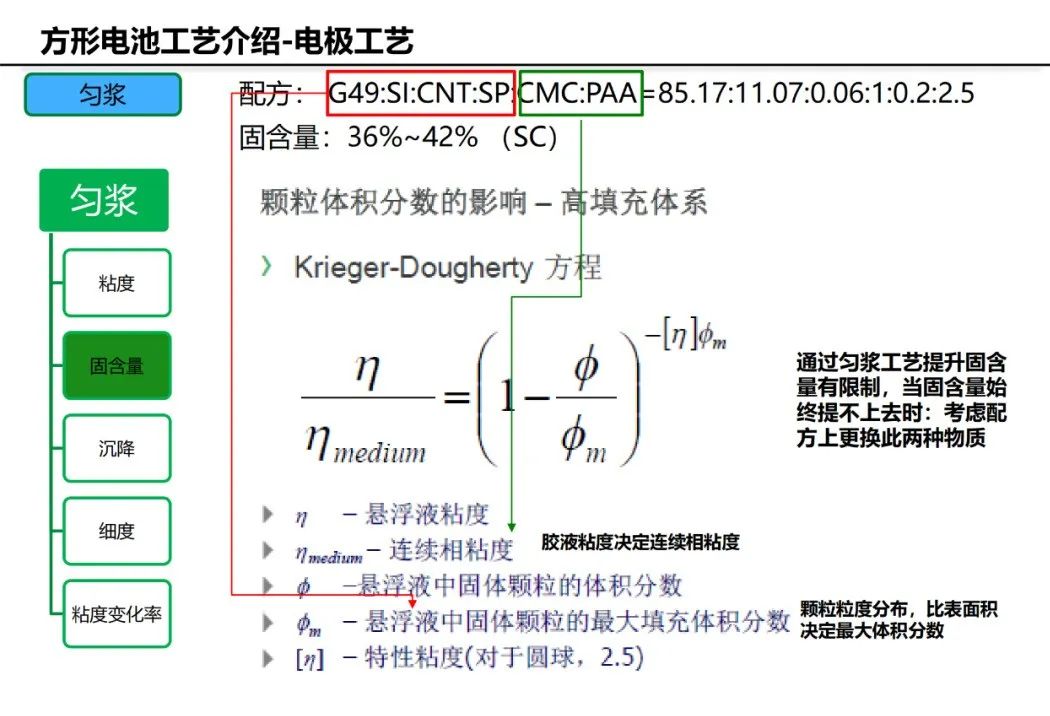

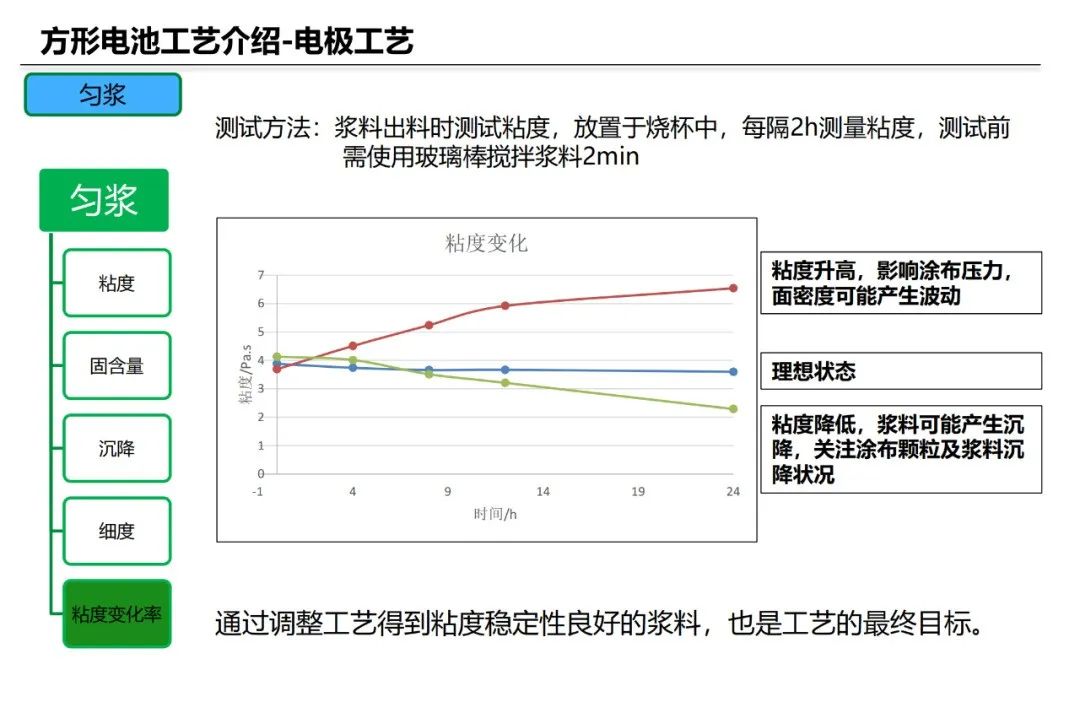

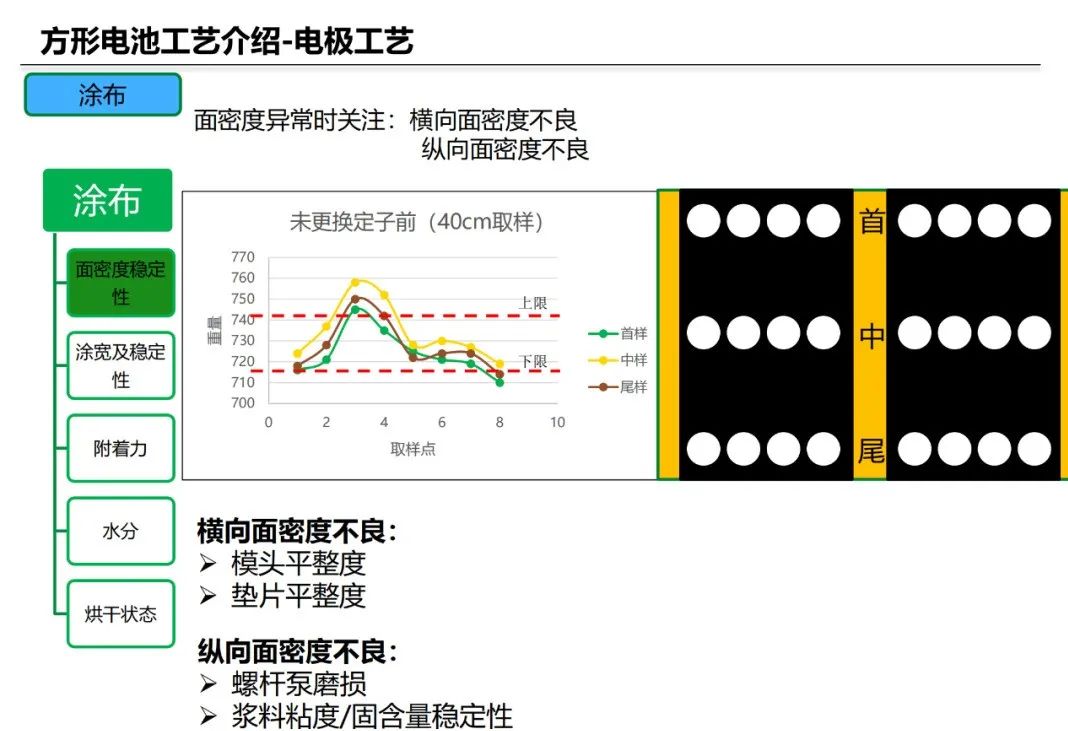

一、引言 电芯容量差异是电池组性能退化和安全隐患的核心因素，其产生原因涉及多个维度。本文系统分析了制造工艺、材料与设计、使用与老化以及环境与外部等因素对锂电池电芯容量差异的影响，旨在为改善电芯容量一致性提供参考。 一、制造工艺因素 （一）涂布与辊压工艺偏差 1. 涂布不均匀 正负极活性材料涂布厚度或密度差异，直接影响电极有效反应面积和锂离子嵌入量，导致单体容量差异。在涂布过程中，由于设备精度、浆料流动性等因素的影响，可能会出现涂布厚度不一致的情况。例如，涂布厚度过厚的区域，锂离子嵌入和脱出的路径变长，反应速率降低，从而影响电芯的容量；涂布厚度过薄的区域，电极的有效反应面积减小，同样会导致容量下降。 2. 辊压压实度波动 过度压实可能破坏电极材料结构，如石墨层断裂，降低锂离子扩散效率；压实不足则减少单位体积活性物质含量。辊压过程中，压实度的波动会影响电极的孔隙率和内阻。当压实度过高时，电极材料的孔隙率减小，锂离子扩散通道受阻，导致容量下降；当压实度过低时，单位体积内的活性物质含量减少，电芯的容量也会受到...

  一、盖帽翻转示例 监控增加压力后vent 翻转高度；Vent 在 0.75MPa 翻转。 1.1 下图Vent翻转压力和高度数据关系图 1.2 下图为Vent翻转后的实物照片 1.3 Vent 翻转高度的检验示意图  二、盖帽拉断与翻转关系 2.1 CID 焊接拉力希望越小越好？ 对 Vent 翻转影响小 2.2 焊接拉力太小可能出现的问题？ 振动导致CID焊点断开，然而CID 重量约0.1g， 0.1N 焊接拉力能抵抗100G 振动，因此我们可以忽略它的影响。 三、 焊接拉力对CID影响 实验数据表明焊接拉力在[16N,32N ]，对应CID断开压力在[ 0.2MPa,0.4MPa]。说明焊接拉力对CID 断开影响较小, CID断开主要与Vent 翻转压力关系较大。 四、盖帽设计要点 （1）减小盖帽高度 （2）Vent双面刻痕优化为单面刻痕，Vent的爆破翻转一致性更好 （3）利用硬铝CID应用，Vent刻痕不易拉伸变形其爆破一致性更好  ...
